Der hochperformante Miniserver Compact in kompakter Bauweise – speziell für kleinere Verteilerkasten. Der Miniserver Compact hat die Air, Tree und Tree Turbo Technologie bereits verbaut sowie die Software des Audioservers integriert. Somit wird er zum Multimedia-Alleskönner.
Mit Miniserver Compact lässt sich nahtlose Audiointegration sauber in die Loxone Gebäudeautomation integrieren.

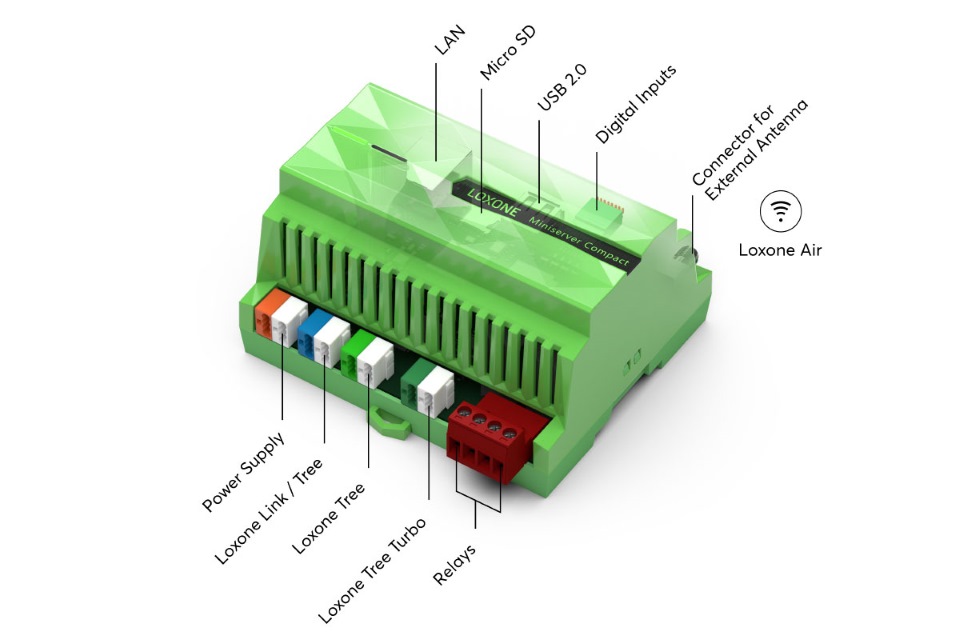

Vorteile und Funktionen
- 4 digitale Eingänge
- 2 digitale Relaisausgänge, potentialfrei
- Loxone Link, umschaltbar auf Tree in Software: bis zu 30 Extensions oder 50 Tree Geräte
- Loxone Tree: bis zu 50 Tree Geräte
- Loxone Tree Turbo: bis zu 10 Tree Turbo Geräte
- Loxone Air: bis zu 128 Air Geräte
- Technische Details:
- 106,4x88x59mm / 4,19x3,46x2,32” (LxBxH), 6 Teilungseinheiten
- Erforderliches Zubehör:
- 000200 SMA Antenne mit Kippgelenk 868 MHz
- 200151 SMA Stabantenne 4dBi 868MHz
- 200048 SMA Antenne 868 MHz
- Hinweis: Die Loxone Air Schnittstelle des Miniserver Compact funktioniert nur, wenn eine Antenne angeschlossen ist.
Spannungsversorgung
- 10 … 30VDC (Relais arbeiten oberhalb 19,2V)
Leistungsaufnahme
- typ. 2.4W, max. 4.3W
Verlustleistung bei max. Last
- 8.4W
Max. Einschaltstrom
- 24 A
Digitale Eingänge
- 4 digitale Eingänge: logisch 0: 0 ... 4,5VDC undefined: 4,6 ... 5,9VDC logic 1: 6 ... 30VDC Ri=45kΩ als Frequenzzähler verwendbar: Frequenz: 1 ... 500Hz min. Pulsbreite: 2ms Genauigkeit: +/- 1Hz
Relais Ausgänge
- 2 digitale Relaisausgänge, potentialfrei: 250VAC 16A* at cosᵠ =1 or 30VDC 16A* *Last > 12A: 2,5mm² / AWG12
Gangreserve der internen Uhr
- 64 Stunden
Loxone Link
- umschaltbar auf Tree in Software: bis zu 30 Extensions oder 50 Tree Geräte, max. 500m
Loxone Tree
- bis zu 50 Tree Geräte, max. 500m
Loxone Tree Turbo
- bis zu 10 Tree Turbo Geräte, max. 150 m
Loxone Air
- bis zu 128 Air Geräte 868MHz (SRD Band Europe), 4 Kanäle, max. 15,1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle, max. 13,2mW Kompatible Loxone Antennen: SMA Antenne mit Kippgelenk 868 MHz (000200) SMA Stabantenne 4dBi 868MHz (200151) SMA Antenne 868 MHz (200048)
Ethernet
- 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP
USB
- USB 2.0: Typ A, max. 500mA
Temperatur
- 0 ... 50 °C / 32 ... 122 °F
Luftfeuchtigkeit
- max. 95 % r. F. (nicht kondensierend)
Streaming
- AirPlay 2, Spotify, TuneIn, Internet Streaming Dienste, NAS
Kompatible USB Datenträger
- USB Sticks: FAT32/NTFS, eine Partition, max. 2TB USB Festplatten: FAT32/NTFS, eine Partition, max. 2TB, max. 500mA Stromverbrauch
Audio-Dateiformate Sample rate
- MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG bis zu 192kHz
Klemmentyp
- DC Versorgung, Loxone Link, Tree, Tree Turbo: DG220B; Kupfer/Aluminium, nur massiver Draht Digitale Eingänge: FMC 0,5; Kupfer/Aluminium, nur massiver Draht Relais Ausgänge: MSTB 2,5 HC
Leiterquerschnitt
- DC Versorgung, Loxone Link, Tree, Tree Turbo: 0,28 … 0,8mm² AWG23 … 18 Digitale Eingänge: 0,14 ... 0,5mm² AWG26 ... 20 Relais Ausgänge: 0,2 … 2,5mm² / AWG24 … 12 Last > 12A: 2,5mm² / AWG12
Abisolierlänge
- DC Versorgung, Loxone Link, Tree, Tree Turbo: 5 … 6mm 0,2 … 0,24" Digitale Eingänge: 7mm / 0,28" Relais Ausgänge: 7mm / 0,28"
Anzugsdrehmoment
- DC Versorgung, Loxone Link, Tree, Tree Turbo: - Digitale Eingänge: - Relais Ausgänge: 0,5 ... 0,6Nm / 0,37 ... 0,44 lbf ft
Temperaturbeständigkeit
- DC Versorgung, Loxone Link, Tree, Tree Turbo: -40 … 105°C / -40 … 221°F Digitale Eingänge: -40 ... 70 °C / -40 ... 158°F Relais Ausgänge: -40 ... 70 °C / -40 ... 158°F
Montageart
- Hutschiene nach EN50022, 35 mm
Farbe
- Grün: RAL 6018
Glanzgrad
- Matt
Nettogewicht
- 170 g
Bruttogewicht
- 220 g
Produktmaße
- 106,4x88x59mm / 4,19x3,46x2,32” (LxBxH), 6 Teilungseinheiten
Packmaß
- 122x116x63 / 4.80x4.57x2.48” (LxWxH)
Einsatzgebiet
- Typ 1 (UL 60730-1, CSA E 60730-1)
Bemessungsspannung der digitalen Ausgänge
- 4 kV (UL60730-1, max. Altitude 2000m)
Verschmutzungsgrad
- 2
Software Klasse
- A
Zertifizierungen
- UL 60730-1 CSA E60730-1 IEC 60730-1
Miniserver Compact
