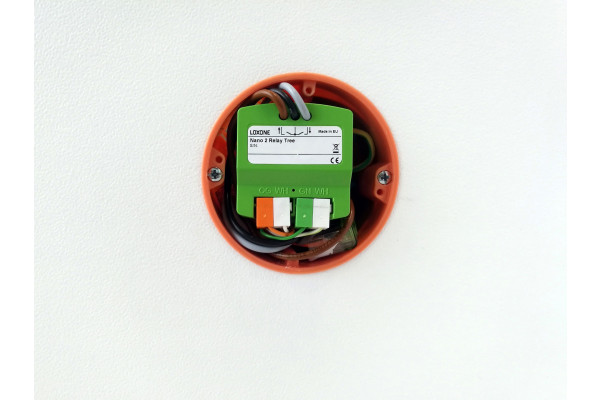

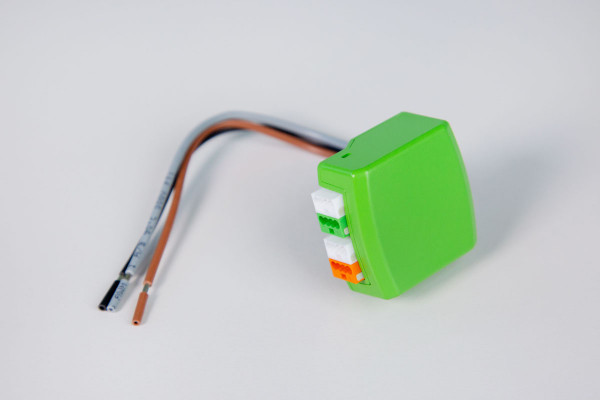

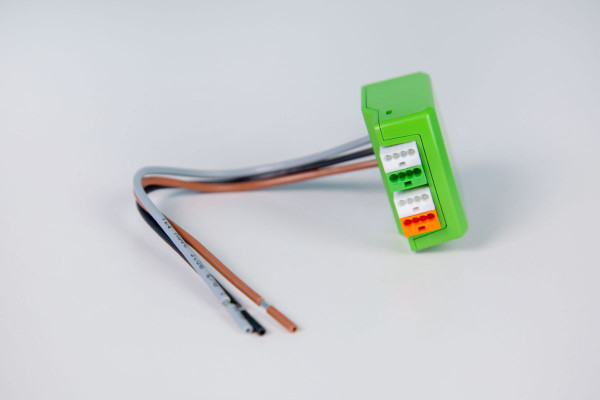

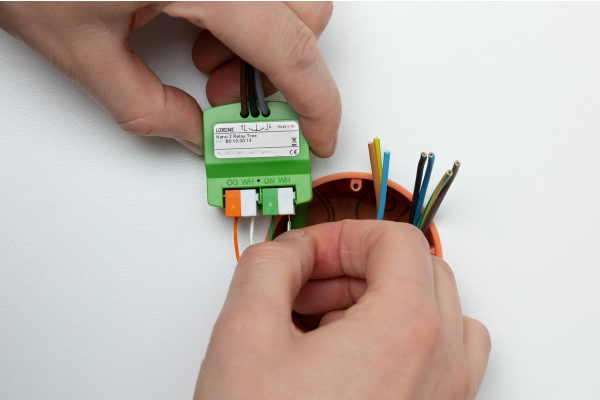

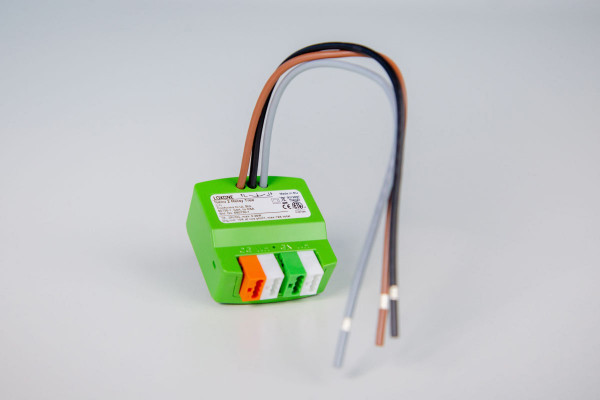

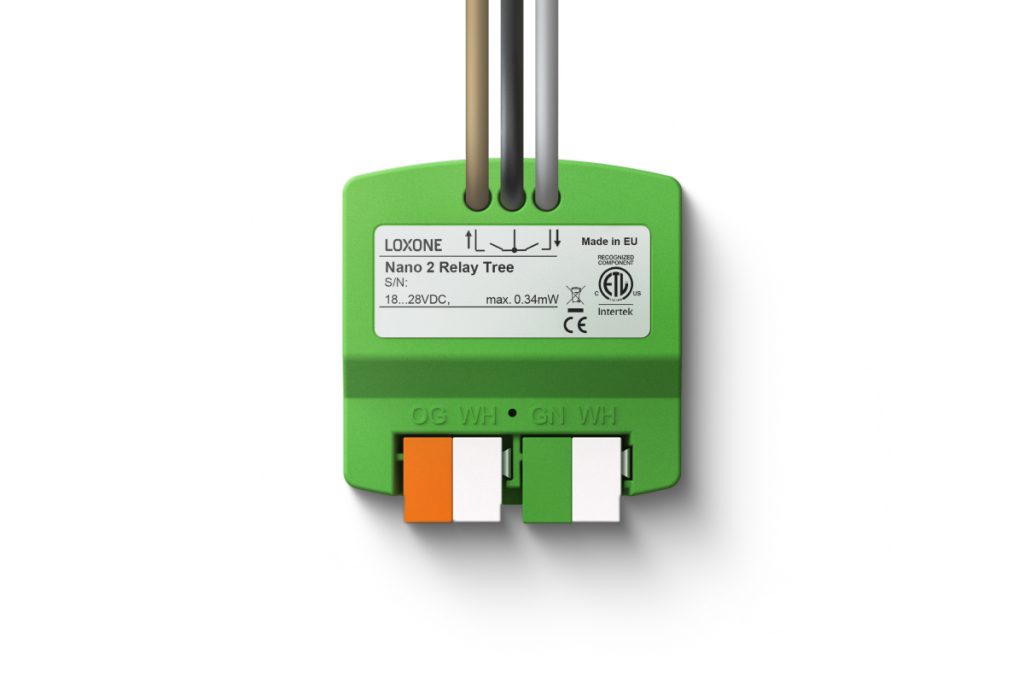

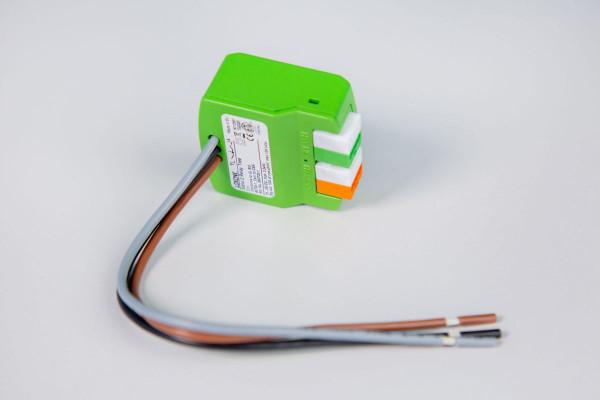

Das Loxone Nano 2 Relay Tree ist ein kompaktes Modul mit 2 Relaisausgängen, die für Beschattungseinrichtungen oder den universellen Einsatz geeignet sind.
Mit Nano 2 Relay Tree lässt sich zuverlässige Fenster- und Türüberwachung und effiziente Lichtsteuerung sauber in die Loxone Gebäudeautomation integrieren.
Vorteile und Funktionen
- Stromflusserkennung
- Vollautomatische Endlagenerkennung
- Geeignet für Beschattung, Beleuchtung, Lüfter und vieles mehr
- Technische Details:
- 18 … 28 VDC
- 2 digitale Ausgänge (Relais), potentialfrei, mit einem gemeinsamen Kontakt max. 250VAC 10A at cosᵠ=1 oder max. 30VDC 10A Gesamtlast max. 12A
- 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)
Versorgungsspannung
- 18 … 28 VDC
Leistungsaufnahme
- typ. 0,1 W, max. 0,34 W
Verlustleistung bei max. Last
- 2,2 W
Mindestlast für Endlagenerkennung
- 100mA
Max. Einschaltstrom
- 15 A
Ausgänge
- 2 digitale Ausgänge (Relais), potentialfrei, mit einem gemeinsamen Kontakt max. 250VAC 10A at cosᵠ=1 oder max. 30VDC 10A Gesamtlast max. 12A
Einstellbereich Stromflusserkennung
- 100 … 5000mA
Temperatur
- -40 … 55°C / -40 … 131°F
Luftfeuchtigkeit
- max. 95% r.H. (nicht kondensierend)
Leiterquerschnitt
- Anschlussleitungen: 1,5mm² / AWG18 Spannungsversorgung & Loxone Tree: 0,25 … 0,8mm² / AWG23 … 18
Abisolierlänge
- Anschlussleitungen: 5mm / 0,2" Spannungsversorgung & Loxone Tree: 5mm / 0,2"
Temperaturbeständigkeit
- Anschlussleitungen: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL Spannungsversorgung & Loxone Tree: -40 … 105°C / -40 … 221°F
Länge
- Anschlussleitungen: 150mm / 5,91" Spannungsversorgung & Loxone Tree: -
Farbe
- Grün: RAL 6018
Glanzgrad
- Matt
Nettogewicht
- 37g
Bruttogewicht
- 59g
Produktmaße
- 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)
Packmaß
- 84x80x47mm / 3,31x3,15x1,85” (LxBxH)
Schutzklasse
- IP20
- Relay Datasheet 10039520-20Relay20Datasheet-2.pdf · 62 KB
- Folder 10039520-20Folder-2.pdf · 4 MB
- CB Test Certificate 10039520-20CB20Certificate-2.pdf · 2 MB
- ETL Certificate TM_2235265KAU-002_20KFK2409-01_DP.pdf · 1 MB
- Declaration of Conformity 10039520-20CEEU-2.pdf · 158 KB
- Declaration of Conformity CZ 10039520-20CECZ-2.pdf · 134 KB
- Declaration of Conformity PL 10039520-20CEPL-2.pdf · 494 KB
